基于uA723的大功率可调直流稳压电源
您当前所在的位置:主页 > 新闻中心 > 维修保养 >

基于uA723的大功率可调直流稳压电源

作者:   发布日期:2016-03-19 18:10   信息来源:http://www.lp1995.com



  许多电子装置要求有一个精度较高、电流较大的稳压可调直流电源。本文介绍一种通用型的小功率稳压集成电路uA723,配合适当的大功率管等外围元件,组成的大功率可调直流稳压电源,其输出电流最大可达数十安培。

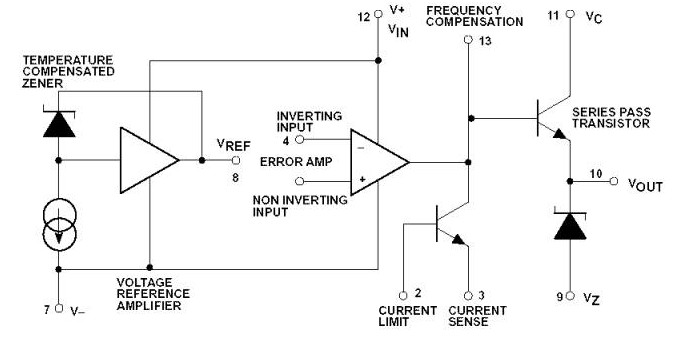

  uA723在电路中主要起调压和稳压作用。其内部结构如图一所示。



  图一 uA723内部结构图



  图二 大功率可调稳压电源电路图

  图二所示为大功率可调稳压电源电路原理图。其工作原理说明如下:

  uA723本身就是一种串联式的可调稳压器;其特点为可控输出电压 Vo=2~37V,输出电流Iom=0.15A;具有输出温漂小,纹波抑制比高,短路限流保护等。与uA723相似的还有LM723、HA17723、CW723、W723等。它们有金属圆壳型Y-10封装和双列直插式C-14封装,不同封装其管脚功能不同,需注意区分。

  本电路采用C-14封装的uA723,其8脚Vref端内接一只6.2V的稳压管及分压电阻构成基准电压电路;4脚为反相输人端,又称取样端,改变外接10k电位器的阻值,可改变10脚输出电压值。10脚电压输出值决定uA723外接扩流采样管VT5的 Veb电位值及其导通量,从而也控制了4只并联的大功率调整管VT1-VT4输出值。C3是外接消振电容,Rsc是短路限流保护电阻,可限制uA723的输出电流;限流值ILM=Vse/Rsc(Vse-限流电阻两端电压值);电容C7、C8是改善交流声的旁路电容,R1是泄放电阻,又起稳定电压的作用。

  结语

  该电路结构简单、维修方便、稳压效果好,几乎不受供电网交流电压和负载电流波动的影响。只要器件质量有保证,通常不易发生故障。uA723一旦损坏可造成输出电压偏高或无输出电压现象。只要换上一只新的uA723并重新调试输出即可恢复正常。
